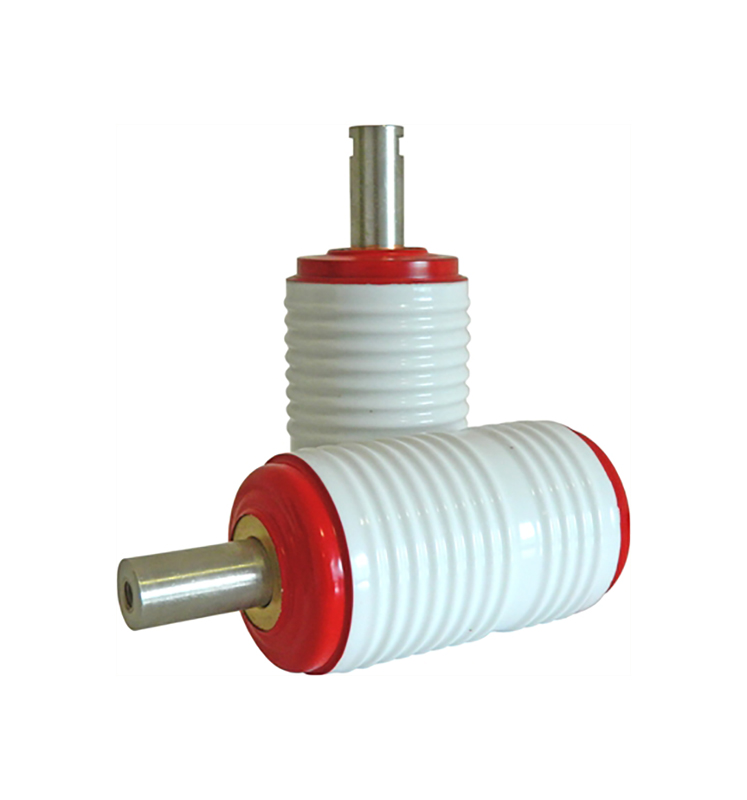

Камеры вакуумные дугогасительные КВДА-10/630-12,5
Способы оплаты:
Безналичный расчётВы можете оплатить товары банковским переводом, после оформления заказа.
Реквизиты будут предоставлены при оформлении заказа.
Подробнее...
Гарантия
от производителяСпособы доставки:
Доставка по всей РоссииОтправка заказов по регионам РФ осуществляется ТЭК Деловые линии.
Доставка заказов до терминала ТЭК Деловые линии производится за счет магазина.
Подробнее...
Отгрузка
в день заказа- Описание
- Фото и видео
- Доставка
- Отзывы
Камеры вакуумные дугогасительные КВДА предназначены для работы в вакуумных выключателях с номинальным напряжением 6 – 10 кВ трехфазного переменного тока частоты 50 Гц, который используется для оперативной коммутации электрических цепей, также для их защиты при перегрузках и коротких замыканиях.
| Номинальное рабочее напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 630 |
| Испытательное одноминутное напряжение, кВ
- при приемке - при эксплуатации |
42
38 |
| Коммутационная способность:
а) номинальный ток отключения, кА б) ток включения, кА: - наибольший пик - начальное действующее значение периодической составляющей в) время горения дуги, с, не более г) процентное содержание апериодической составляющей, % |
12,5
31,5 12,5 0,02 50 |
| Стойкость при сквозных токах короткого замыкания:
а) наибольший пик, кА б) начальное действующее значение периодической составляющей, кА в) трехсекундный ток термической стойкости, кА г) дополнительное контактное нажатие, Н, не менее |
31,5
12,5 12,5 400 |
| Электрическое сопротивление постоянному току при дополнительном контактном нажатии 400 Н, мкОм, не более | 40 |
| Износ контактов, мм, не более | 2 |
| Давление остаточных газов в камере, Па (мм рт.ст.), не более | (7,5·10-5) |
| Ход подвижного контакта, мм | от 6 до 9 |
| Мощность экспозиционной дозы неиспользуемого рентгеновского излучения на расстоянии 0,5 м от оси симметрии камеры (под углом 90 ) при отсутствии защитного экрана, мкР/с
а) при наибольшем рабочем напряжении 12 кВ, не более б) при испытательном одноминутном напряжении 42 кВ, не более |
0,03
1 |
| Климатическое исполнение | УХЛ2 |
| Габаритные размеры, мм
- высота - диаметр |
200
82 |
| Масса, кг | 2 |
Камеры вакуумные дугогасительные КВДА соответствуют техническим условиям ТУ У 31.2-33355209-004:2011.
