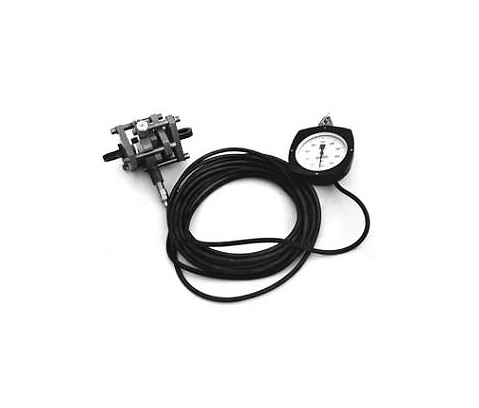

Индикаторы натяжения типа ИН

Предназначены для индикации натяжения проволоки или каната в процессе спуска или подъема приборов, инструментов и приспособлений для скважинных работ.
Индикаторы натяжения является комплектующим изделием установок для проведения гидродинамических исследований и ремонта в нефтяных и газовых скважинах.

Климатические условия:

• Температура от минус 40 до плюс 70°С, относительная влажность 100% при температуре 25°С (исполнение М категории 1 по ГОСТ 15150-69, а для показывающего прибора - исполнение М категории 2).
• Условия, соответствующие маркировке по ГОСТ 14254-96 для составных частей индикатора: IP53 – для трансформатора и IP63 – для показывающего прибора.

Технические характеристики:

• Типоразмеры:
  • – ИН-1 – для индикации натяжения проволоки;
  • – ИН–2 – для индикации натяжения проволоки и каната.
• Диапазон индикаций усилий натяжения в двух ветвях проволоки или каната, изогнутых под прямым углом:
  • – ИН-1 – от 0 до 10 кН (1000 кгс);
  • – ИН-2 – от 0 до 20 кН (2000 кгс).
• Рабочая жидкость: – ПМС-10 (ПМС-20) ГОСТ 13032-77
• Диапазон давления рабочей жидкости в системе индикатора:
  • – ИН-1 от 0 до 3,4 МПа (34,0 кгс/см2);
  • – ИН-2 от 0 до 6,8 МПа (68,0 кгс/см2).
• Цена деления шкалы показывающего прибора:
  • – ИН-1 –50 Н (5 кгс);
  • – ИН-2 – 100 Н (10 кгс).
• Погрешность индикатора, выраженная в процентах от верхних пределов диапазона усилий:
  • – допускаемая основная ±1;
  • – дополнительная температурная на каждые 10°С ±0,6.
• Масса индикатора без рукава, не более 12,5 кг, в том числе:
  • – Трансформатора давления, не более 8,5 кг;
  • – Показывающего прибора, не более 4 кг.
