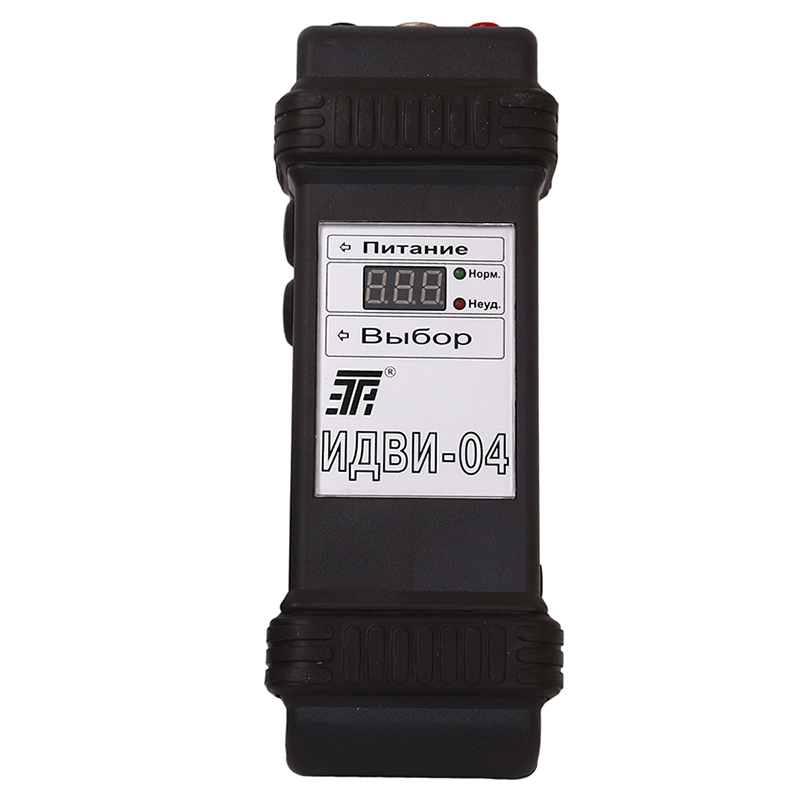

Индикатор ИДВИ-04 представляет собой компактный прибор для индикации состояния дефектов обмотки электрических машин. Прибор предназначен для контроля обмоток, обеспечивая обнаружение разного рода неисправностей — междувитковых замыканий, неисправностей изоляции. Конструктивно поставляется в пластиковом корпусе, на лицевой стороне которого расположен светодиодный дисплей и элементы управления. Внутри пластмассового корпуса расположена печатная плата с элементами и аккумуляторы. Индикатор ИДВИ-04 изготовлен в климатическом исполнении, соответствующем по ГОСТу УХЛ 3.1.
Назначение
Индикатор дефектов обмоток электрических машин ИДВИ 04 осуществляет контроль тока в проверяемой катушке, коэффициент различия между напряжениями на катушках, сопротивление изоляции. При помощи прибора осуществляется как светодиодная, так и алфавитно-цифровая трехразрядная индикация. Прибор осуществляет точную проверку электрических машин. При обнаружении неисправностей и дефектов обмоток осуществляется сигнализация. В комплекте не предусмотрен пульт ДУ — проверка не осуществляется дистанционно. Производителем гарантируется бесперебойная работа индикатора при соблюдении условий эксплуатации и хранении.
Где применяется
Индикаторы дефектов обмоток ИДВИ-04 используются на предприятиях, которые осуществляют эксплуатацию, обслуживание, а также ремонт электрических машин, работающих при напряжении до 1 кВ. Принцип работы прибора индикации основан на индуктировании импульсной ЭДС, которая проверяется в заданной катушке. Если в катушке обнаруживаются КЗВ (короткозамкнутые витки), то выполняется регистрация импульса. Проверка состояния изоляции выполняется посредством подачи заданного напряжения на обмотку и сравнения полученного значения сопротивления обмотки с пороговым значением. При этом пороговое значение сопротивления составляет 0,5 МОм.
Особенности
Питание прибора осуществляется как от аккумуляторов (идут в комплекте), так и от внешнего блока питания. При этом при работе от блока питания автоматически осуществляется зарядка аккумуляторов. Индикатор характеризуется относительно небольшой мощностью — до 4 Вт.
| Контролируемые параметры: | |
| при проверке катушек распределённых обмоток, уложенных в пазы, на наличие междувитковых замыканий и плохого качества междувитковой изоляции | ток в проверяемой катушке; |
| при проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий | Коэффициент различия напряжений на катушках (Кр); |
| Контролируемый диапазон Кр, % | 0-99; |
| Контролируемый диапазон Rи, МОм | 0-500; |
| Величина Кр при замыкании одного витка в катушке, % не менее | 10; |
| Амплитуда импульсного испытательного напряжения: | |
| при проверке катушек распределенных обмоток, В/виток | 1,2,4,8,16 |
| при проверке катушек сосредоточенных обмоток, В | 400; |
| Выходное постоянное напряжение при измерении Rи, В | 1000(-100+100); |
| Индикация | Светодиодная и светодиодная алфавитно-цифровая трехразрядная; |
| Питание | автономное или от внешнего блока питания; |
| Напряжение питания, В | 5 (-1,0 + 0,6); |
| Потребляемая мощность, Вт, не более | 4; |
| Масса, кг, не более | 0,5. |
