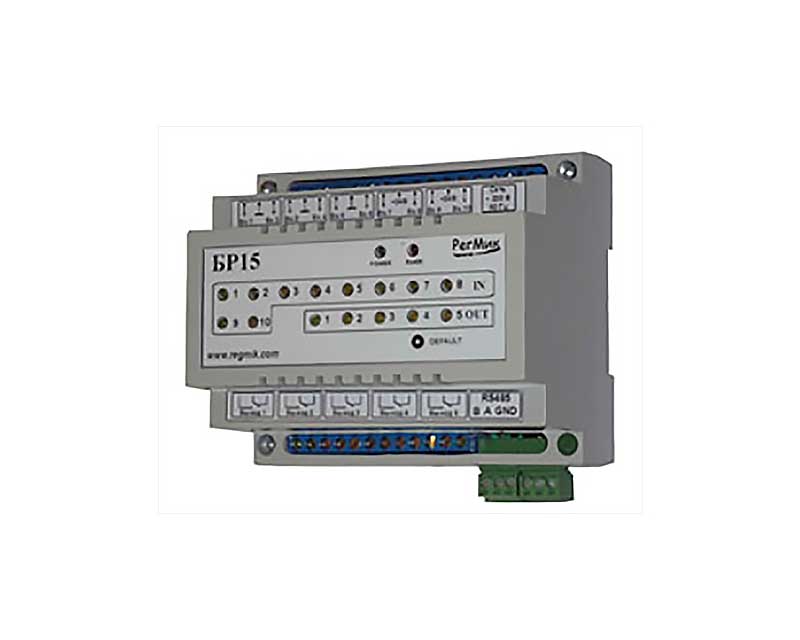

Блок расширения входов-выходов БР15

Блок расширения выходов БР15 предназначен для подключения сигнальных цепей, коммутации сигналов, включения-выключения сильноточных цепей, управления системами оповещения, активизации систем аварийной сигнализации и т.д.

Рекомендуется для совместной работы с ПК, специализированными контроллерами и другими ведущими приборами, поддерживающими стандартный протокол обмена ModBus RTU в сети RS-485.

Функции и режимы блока расширения выходов:

• блоки расширения являются независимым устройствами, имеющими интерфейс связи RS-485 с протоколом ModBus RTU, что позволяет использовать их совместно с приборами, выпускаемыми нашим предприятием, оборудованием других производителей, а также непосредственно под управлением персонального компьютера;
• количество входов/выходов может быть увеличено за счет применения нескольких блоков расширения, подключенных к одному управляющему прибору. Такой подход обеспечивает расширение функциональных возможностей измерителей/регуляторов, высокую надежность и взаимозаменяемость;
• прибор является ведомым устройством, т.е. нормальная работа прибора возможна только при подключении его к ведущему устройству (персональному компьютеру или микропроцессорной системе управления). Протоколом связи прибора и ведущего устройства является протокол Modbus RTU в сети RS-485;
• пользователь может программно перенастраивать БР с помощью ведущего устройства, а именно:
  • номер прибора в сети;
  • скорость обмена данными;
  • количество бит данных;
  • вид паритета;
  • количество стоповых бит;
  • начальное состояние дискретных выходов;
• световая индикация режимов работы;
• простой монтаж на DIN-рейку.
